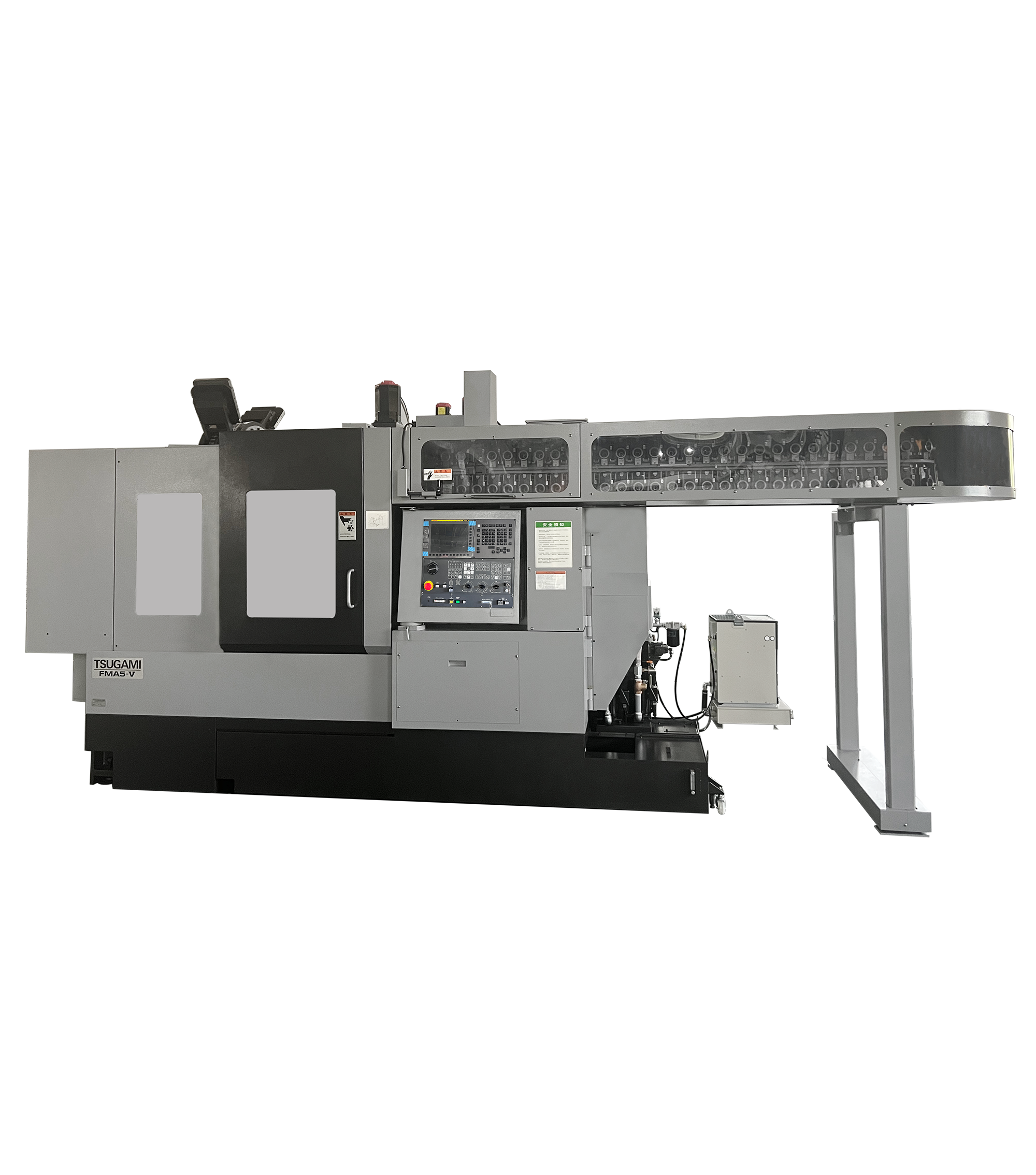

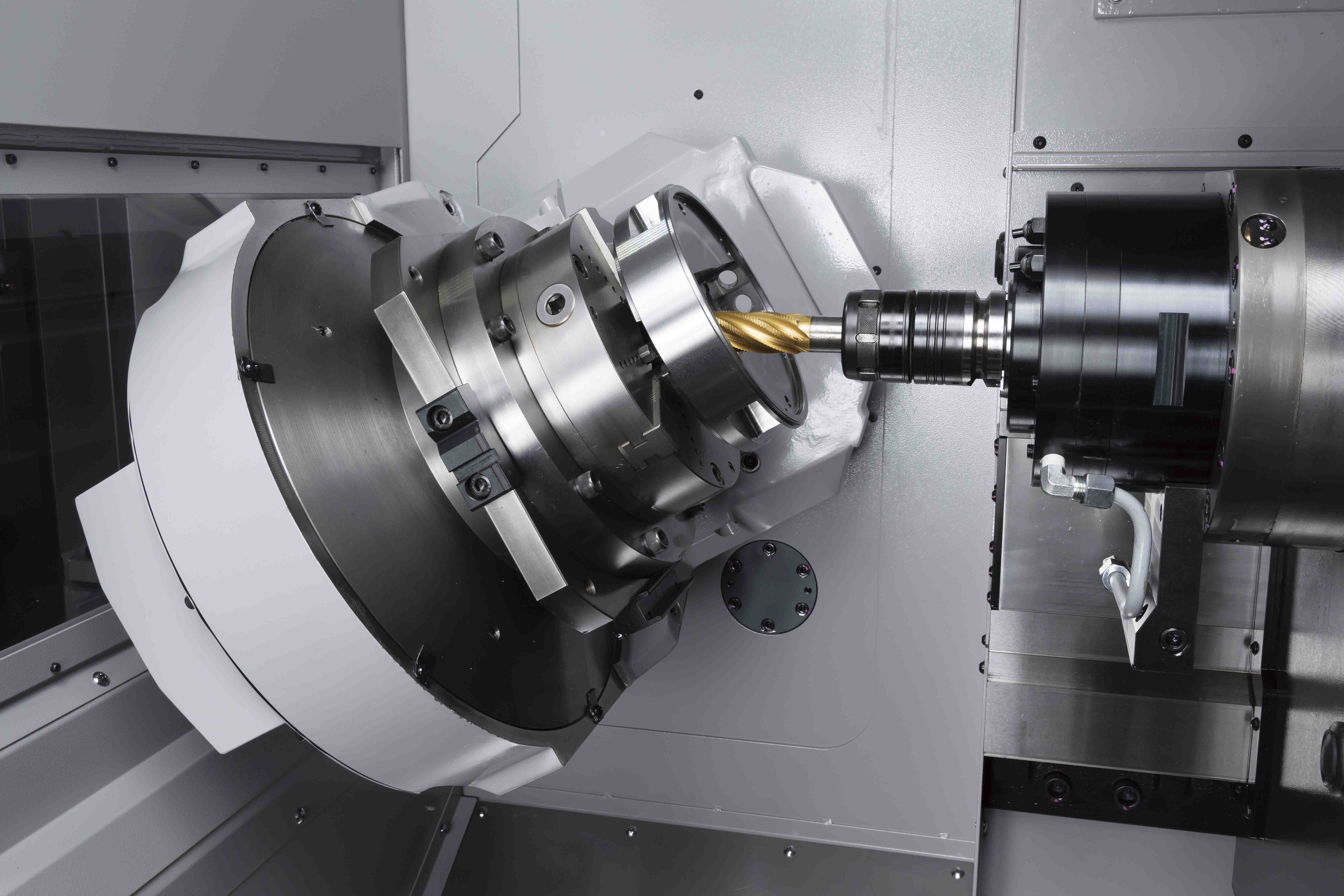

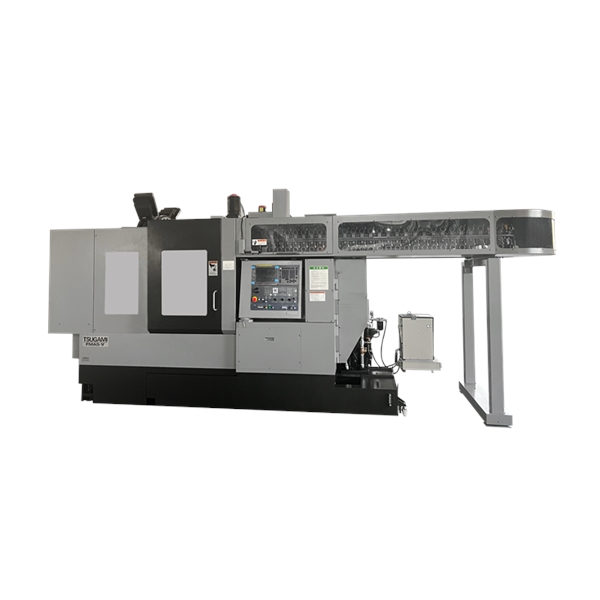

一、CNC臥式加工中心FMA5-Ⅴ（品牌：日本津上） 機床結構主圖與結構圖
二、CNC臥式加工中心FMA5-Ⅴ（品牌：日本津上）特征
特征
搭載獨創的基本構造和垂直工作盤庫
實現5面加工的工程集約
? 力量傳達距離短的高剛性構造
? 采用了鐵屑直接掉落到廢料網的構造，減少熱変位，實現穩定加工
? 采用垂直工作盤庫，實現機器本體緊湊型，提高單位面積生產性 停止各軸伺服電機、泵（冷卻液、潤滑）、放大器、照明燈、NC畫面等，確保加工精度的同時，削減待機電力
三、CNC臥式加工中心FMA5-Ⅴ（品牌：日本津上）參數表
Feature
| 機床參數 | FMA5-Ⅴ 10P | FMA5-Ⅴ 20P |
| 主軸錐度 | 7/24 錐度 No.40 | |
| 主軸回轉速度 | Max.10,000min-1（常用回轉速度：8,000min-1） | |
| 主軸電機功率 | 22/37kW | |
| 工作盤尺寸 | 300×300mm | |
| 工作盤上裝載最大重量 | 80kg | |
| 工作盤分度角度（A/B軸） | 1°（定位） | |
| 行程（X×Z×Y） | 560×500×350mm | |
| 快移速度 | 20m/min（X,Y） 24m/min（Z） | |
| 刀柄形狀 | BIG PLUS BBT40 | |
| 刀具拉釘螺栓 | MAS403-1982 P40T-2 | |
| 刀庫容量 | 62支 | |
| 長×寬×高 | 4,149×2,998×2,740mm | 4,149×4,077×2,740mm |
| 機器重量 | 10,800kg | 12,800kg |
對技術規格的特殊需求，請向各營業所或正規經銷商咨詢。
